混流式閉式冷卻塔

混流式閉式冷卻塔適用范圍
該款閉式冷卻塔的特點是冷卻水進出口溫差大

，噪音低，因此非常適用于對噪音要求高的工業環境。如電子廠
、醫療器械廠等

，或者工廠離居民區

、醫院

、學校等場所很近的地方

。

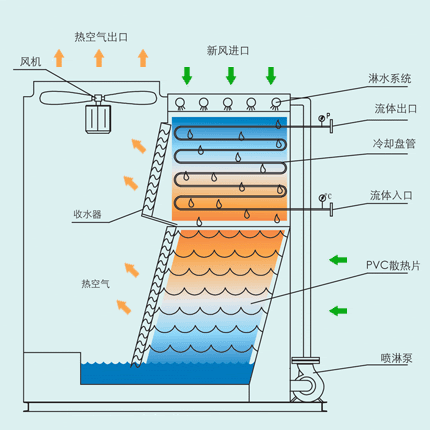

混流式閉式冷卻塔運行原理
工作流體（水，油或其他液體）在換熱盤管中流動

，盤管外壁被噴淋水包裹

，流體的熱量通過管壁傳遞，與水和空氣行成飽和濕熱蒸氣

，熱量由風機排入大氣

。噴淋水在循環的過程中通過PVC填料降低溫度。從上到下

，在盤管部位

，噴淋水與進塔新風形成風水同向流動，而在填料段

，噴淋水與進塔新風橫向流動

。故得名混流式閉式冷卻塔。



混流式閉式冷卻塔的組成
集水盤：集水盤底部向排污口端傾斜的結構設計

，可方便清除集水盤的污水及沉淀雜質

。

噴淋泵：噴淋泵采用不受轉向限制的優質機械密封，無泄漏

，壽命長

。我公司生產的混流式閉式冷卻塔電機全部采用380V,IP55/F級知名品牌。特殊配置的進口軸承保證機泵長期可靠運行

，具有小功率

，大流量，低噪音

，性能優異等特點

。
外殼：產品外殼采用進口鍍鋁鋅板，它是市場上耐腐蝕性能最強的板材之一

，使用壽命是普通鍍鋅板的3~6倍

。并且具有阻熱性強、耐熱性高

、外表美觀等優點

。對于腐蝕性高的場合更可以采用不銹鋼板或其它耐腐蝕更高的材質。
電子水除垢儀：配置先進的電子水除垢儀

，其利用電子脈沖技術對循環水進行防垢除垢

、殺菌滅藻的處理。您只需接通220V電源即可對循環水水質進行處理

，有效地避免了盤管壁

、填料上污垢的形成。

風機：混流式閉式冷卻塔風機系統采用冷卻塔專用鋁合金軸流風機

，前傾式風葉結構設計

，流線型入口風筒

，風阻小、風量大

、噪聲低

、性能佳、效率高

。無皮帶轉動的結構

，減少了轉動部件，并采用全封閉自冷式低噪音冷卻塔專用電機

，具有體積小

、重量輕、啟動性能佳

、運行可靠

、經久耐用等優點。

緊固件：混流式閉式冷卻塔的箱體采用不銹鋼（304）螺栓作鏈接

，其耐腐蝕性是普通鋼性螺栓所無法比擬的

，也給混流式閉式冷卻塔的長期穩定工作帶來有效的保障。
閉式冷卻塔盤管：如果采用碳鋼管制作盤管時

，盤管由優質無縫流體管制成

，設計壓力為1.97MPa。盤管焊接

、組裝及整體熱浸鋅后均在水中經2.5MPa的氣密性試驗（3次）以確保無泄漏

。冷凝盤管組的整體熱浸鋅處理，增強了盤管防腐蝕能力

，延長了使用壽命

。如果采用銅管制作盤管時，采用T2脫氧紫銅管作為換熱列管

。設計氣壓1.6MPa

。支撐板采用彈性工程塑料，換熱效果更好

。
分配系統：冷卻水噴淋系統采用大流量防堵塞的花藍式噴嘴

，保證了布水的連續均勻，噴灑在盤管表面上的水

，在引風的作用下讓水最大限度的覆蓋于盤管表面

，使水

、空氣與制冷劑充分進行熱交換

，從而提高了傳熱效果。噴嘴扣接于噴淋支管上

，當清洗噴嘴及噴淋支管時可方便將其拆卸

。
除水器：混流式閉式冷卻塔獨創的可拆式除水器采用耐腐蝕PVC材料

，其結構通過改變氣流流向，能有效地去除從盤管中出來的濕空氣水份

。
填料熱交換層：特殊設計的PVC蜂窩式橫流填料

，捷徑的橫進風結構，使空氣能迅速帶走水中的熱量

，獨特的填料流道

，使水流在填料表面能形成大面積的流動水膜，延長了水在填料里的冷卻時間

，提高了水冷卻效果

。具有風阻系數小、抗老化

、不易變形等優點

。



混流式閉式冷卻塔的特點
運輸安裝方便：采用上、下箱體標準組件運輸

，現場安裝的方式

，大大方便產品的運輸及安裝。
故障率低：風機和水泵均采用***優質軸承

，除此無其他運轉磨損部件

。風機采用直聯式結構，無皮帶輪結構帶來的傳動損失,噪音小

，故障率低

。
檢修方便：采用人性化結構設計，超大檢修門

，內部空間寬敞

，檢修人員在產品內部能輕松的進行各種檢修工作。
運行成本低

、節能環保：由于本產品獨特的結構形式

，以及其特有的高熱工性能，所以冷卻效果好

，運行節電

，節水，低噪音不污染環境

，是真正的節能環保產品

。
實現不停機維修：本產品可在不停機的情況下對設備的零部件的進行檢修。

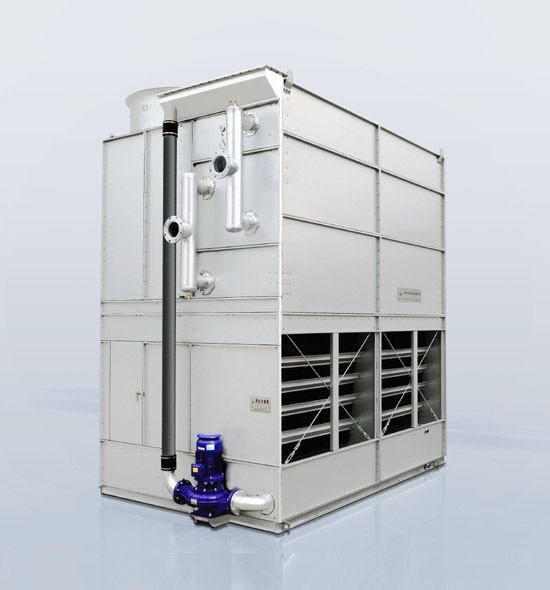

混流式閉式冷卻塔產品結構
加熱器
在寒冷地區的冬季使用冷卻塔的場合

，循環水

、散布水易凍結，因而引起配管

、塔內部件的破裂

。為了防止這一類事故的發生

，我們推薦使用防凍部件，如電加熱器

，如需其它防凍方式可與公司聯系

。
正向閉合風門護罩
在要求增強熱量損失防護性能時，可以采用安裝正向閉合風門及風門驅動器的盤管空氣入口護罩

。
電子水位控制套件
在要求更為精確或更為耐久的水位控制時

，可采用它替代補水閥。包括安裝在水盤內的感應式水位控制裝置和 冷卻塔補水連接管道上慢閉式電磁閥

。
水槽清掃配管
用于除去冷卻塔冷水盤中可能沉積下來的碎屑

，安裝在冷水盤內，可以旁通連接于砂濾設備

。
細菌

、粘液和藻類控制裝置
通過向循環水中自動噴灑精確劑量和極低濃度的天然碘來控制細菌、粘液和藻類生長

。
獨立式風機系統
為多風機型號的冷卻塔提供專用的電機和驅動裝置

，可實現每臺風機單獨運行。
震動跳脫開關
可配備機械式或電子震動的跳脫開關

，以便有效防止設備由于驅動系統震動過大而出現故障

。
外部檢修設施
從設備底部至風機安裝層配備鋁制爬梯，還可配有爬梯的風機安裝延伸平臺

、檢修門平臺和外部電機平臺

，以便于進入設備進行檢查。
